Escalier préfabriqué Mise en oeuvre pas-à-pas
|
|

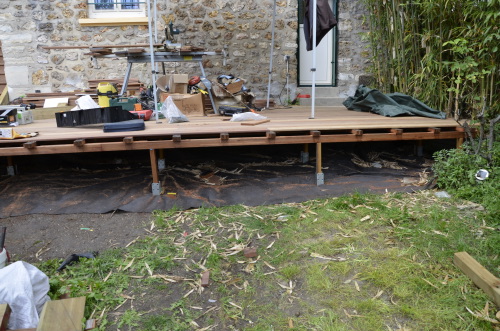

Photo 1 : la terrasse est terminée. Il reste à fixer les lames de rive et l'escalier de largeur 2 m

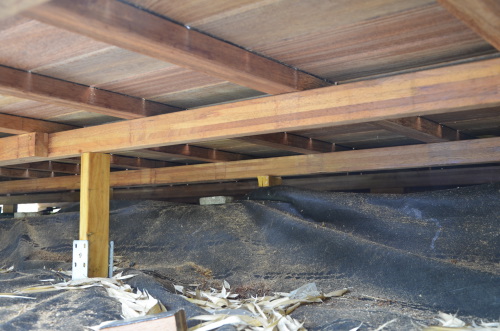

Photo 2 on petit coup d'oeil sur la structure de la terrasse, sur laquelle notre escalier sera fixé. On voit les poteaux qui reposent sur des vis de fondation et la double structure

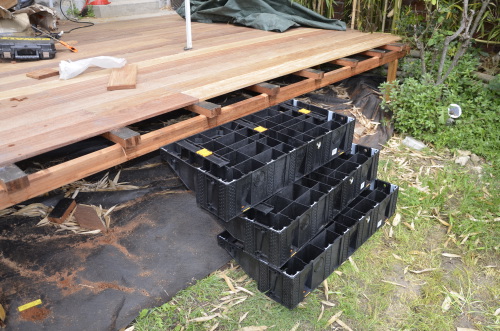

Photo 3 : nous commençons à préparer nos escaliers à l'emplacement prévu

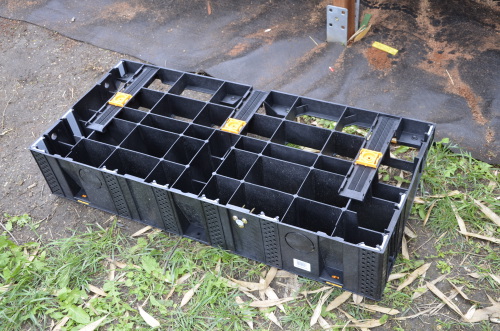

Photo 4 : détail de notre escalier préfabriqué

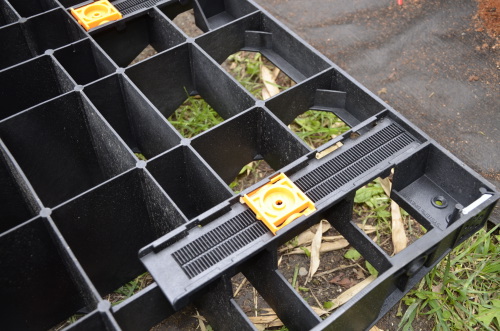

Photo 5 : Glissières qui permettent de régler la profondeur du giron (longueur de la marche)

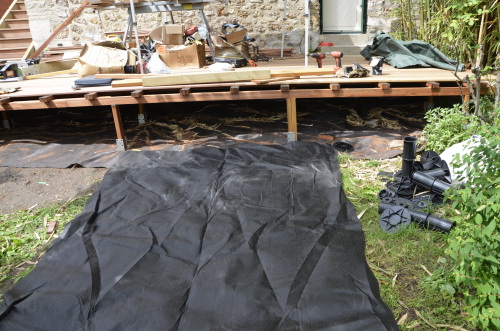

Photo 6 : Mise en place du géotextile pour éviter la repousse des végétaux sous l'escalier industrialisé

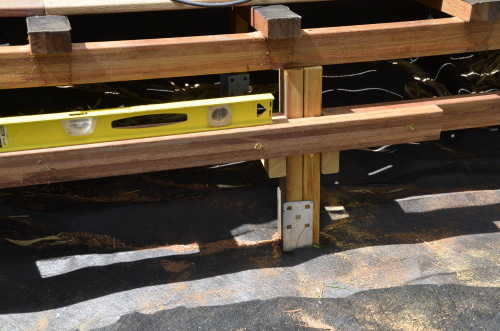

Photo 7 : mise en place d'une lambourde sur laquelle nous pourrons appuyer la marche du haut, comme une muralière

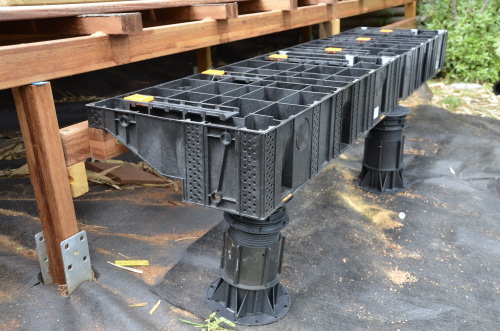

Photo 8 : mise en place de la première marche supportée par des plots réglables en PVC. Nous avons décidé de commencer par le haut de l'escalier

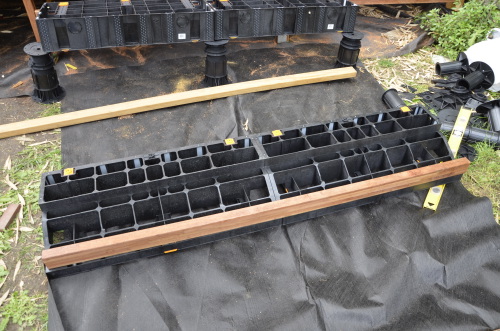

Photo 9 : nous assemblons deux marches préfabriquées avec une lambourde. Cette technique apporte une bonne rigidité et facilite la mise en oeuvre

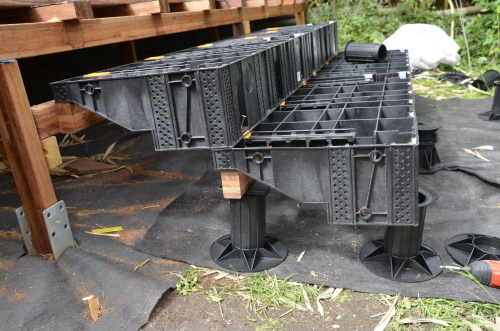

Photo 10 : les plots pVC sont positionnés SOUS la lambourde qui nous a servi à assembler les deux morceaux de marche de 1 m

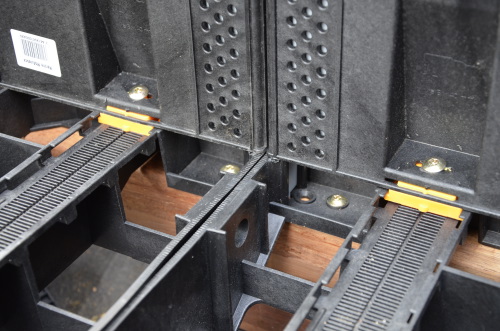

Photo 11 : détail d'assemblage de la marche haute et basse

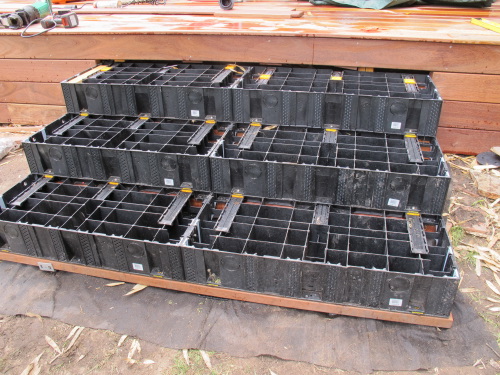

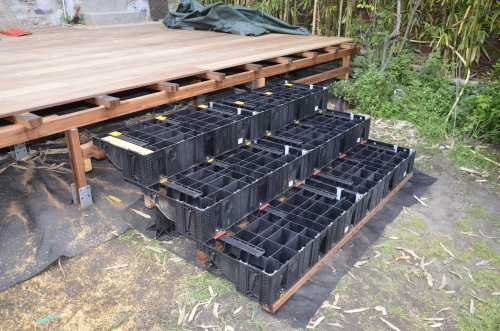

Photo 12 : les 3 marches sont en place, avec le géotextile en-dessous

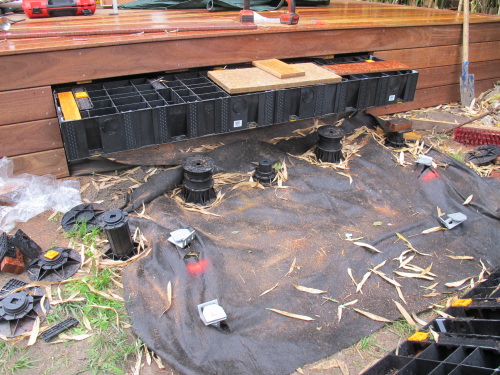

Photo 13 : nous faisons un essai de mise en oeuvre avec les vis de fondation Nous installons les vis : nous voyons les vérins de réglage avec les équerres sur lesquelles nous pourrons fixer les escaliers préfabriqués

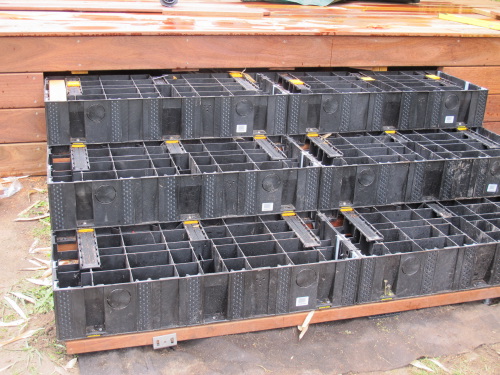

Photo 14 : les 3 marches sont en place et bien stables
Photo 15 : autre vue

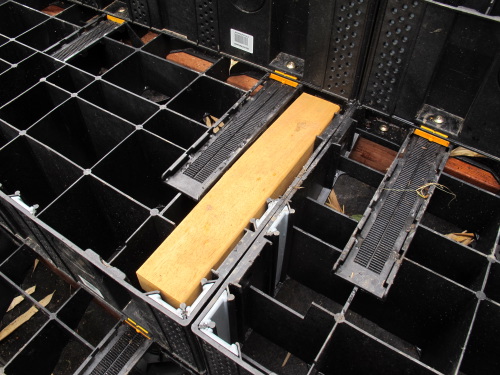

Photo 16 : le système Modulesca, les lames de terrasse sont fixées sur des lambourdes qui sont glissées dans des logements prévus à cet effet

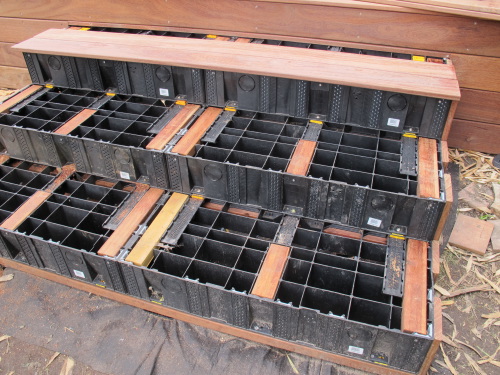

Photo 17 : toutes les lambourdes sont en place

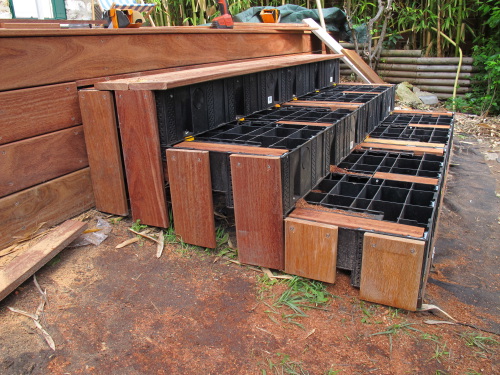

Photo 18 : sur les côtés, pour fixer les lames de rive, nous avons fixé des chutes de lames de terrasse, à la place de lambourdes

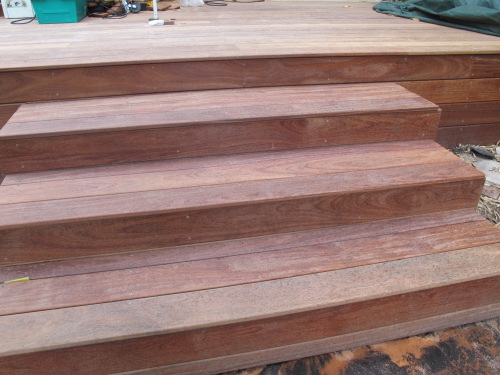

Photo 19 : escalier terminé, parfaitement stable
|
|
