![vis de fondation - plot béton piscine vis de fondation - plot béton piscine](/Files/25514/Img/06/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-1.jpg)

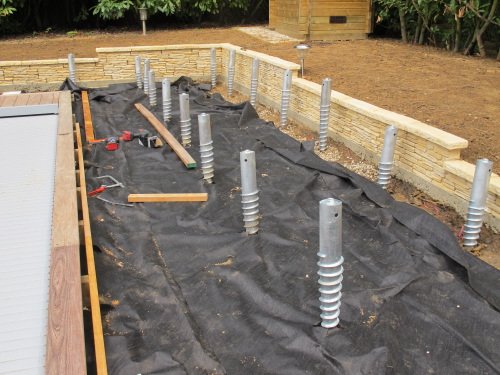

Photo 1 : préparation des vis de fondation pour la construction de la structure de
la terrasse de cette belle piscine
![](/Files/25514/Img/12/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-2.jpg)

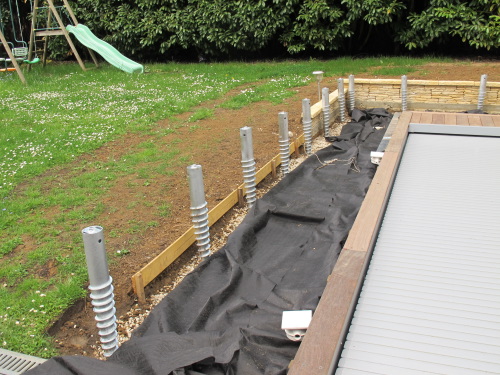

Photo 2 : sur le petit côté, les vis sont positionnées à l'extérieur, car le structure
de la terrasse en bois est fixée sur la structure bois de la piscine
![](/Files/25514/Img/18/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-3.jpg)

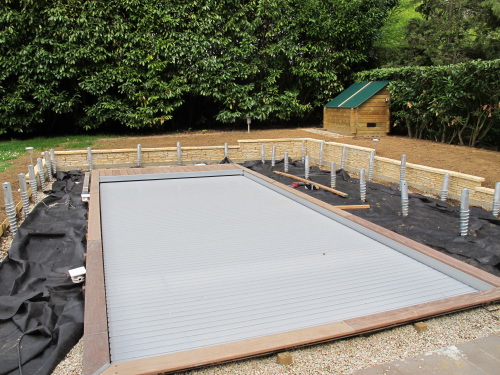

Photo 3 : vue d'ensemble, avec le géotextile Weed Stop S
![](/Files/25514/Img/19/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-4.jpg)

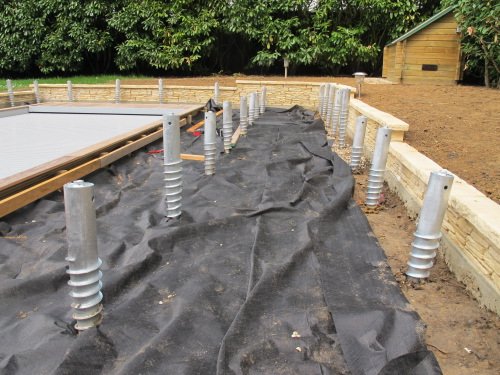

Photo 4 : nous aurions en général fixé une muralière sur le mur de droite, ce qui
aurait économisé une ligne de vis de fondation ; mais le mur n'était pas assez
solide : il n'y avait pas de semelle de fondation.
![](/Files/25514/Img/18/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-5.jpg)

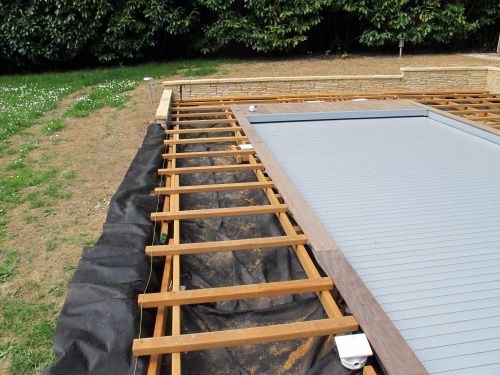

Photo 5 : Structure de gauche, en double structure avec lambourdes en Badi
![](/Files/25514/Img/05/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-6.jpg)

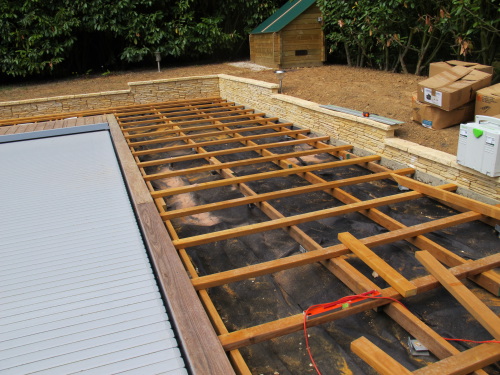

Photo 6 : Structure de droite, toujours en double structure avec lambourdes en Badi
![](/Files/25514/Img/17/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-7.jpg)

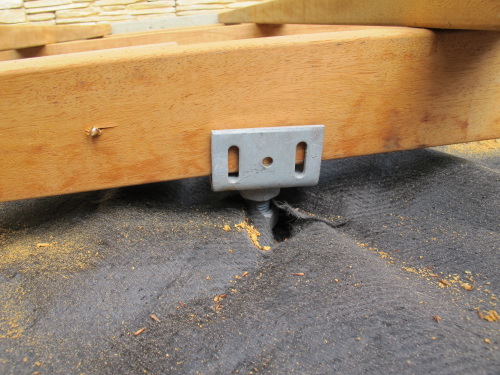

Photo 7 : détail de fixation de la vis sur la structure.
![](/Files/25514/Img/18/VIS-FONDATION-EXEMPL-REAL-PISCINE-GOU-8.jpg)

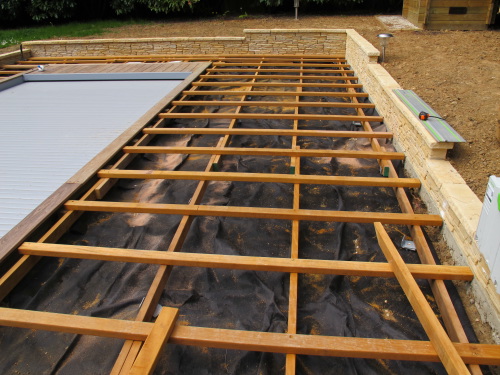

Photo 8 : Vue d'ensemble de la structure
